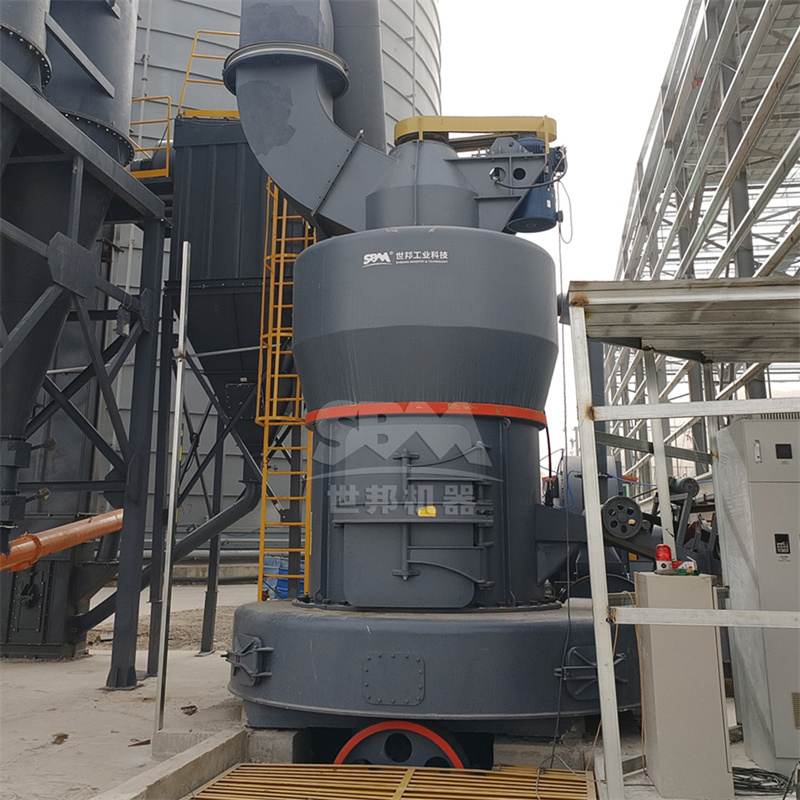

ATOX50立式辊磨机内部结构详解与工作原理

ATOX50立式辊磨机核心内部结构

ATOX50立式辊磨机是现代水泥、矿渣粉磨系统的核心设备，其内部结构设计直接决定了粉磨效率和产品质量。该型号磨机内部主要由磨盘、磨辊、分离器、传动系统和壳体等关键部件构成。

1. 磨盘与磨辊系统

ATOX50采用三辊结构设计，磨盘水平布置，三个锥形磨辊呈120度对称分布。工作时，液压系统对磨辊施加足够的研磨压力，物料在磨盘和磨辊之间受到挤压和剪切作用而被粉碎。独特的辊套和衬板材质确保了设备在恶劣工况下的长寿命运行。

2. 高效动态分离器

磨机顶部配备高效动态分离器，通过调节转子转速可精确控制成品细度。细粉随气流进入收尘系统，粗粉则回落至磨盘重新粉磨，这种内循环系统大大提高了粉磨效率。

3. 工作原理流程

物料通过锁风喂料装置进入磨内，落在旋转的磨盘中心。在离心力作用下，物料向磨盘边缘移动，经过磨辊碾压区域。粉碎后的物料被从磨盘周围喷嘴环上升的热气流带起，大颗粒落回磨盘，合格细粉进入分离器分级。

4. 内部气流与温度控制

ATOX50内部设计了合理的气流通道，热风从磨盘周围的风环进入，在粉磨过程中同时对物料进行烘干。通过调节热风温度和风量，可适应不同湿度的原料，确保出磨物料水分达标。

维护要点与优化建议

定期检查磨辊、磨盘衬板的磨损情况，及时调整磨辊压力；保持分离器转子动平衡；监控轴承温度和振动值；合理控制喂料量避免过载运行。正确的内部维护是保证ATOX50长期稳定运行的关键。
