盘式磨粉机工作原理图详解：图文结合，一看就懂！

盘式磨粉机工作原理图核心解读

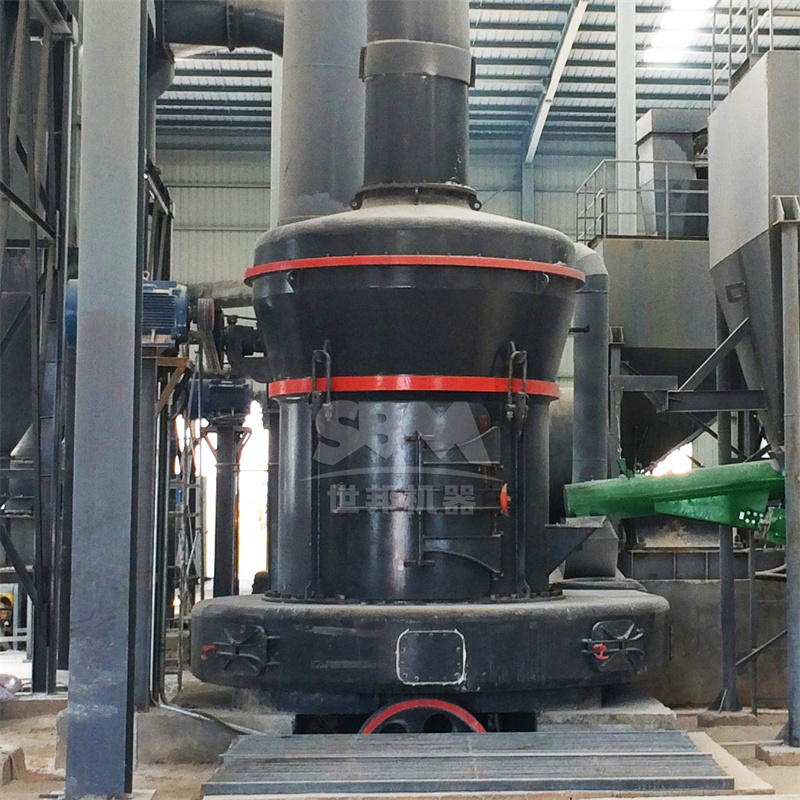

盘式磨粉机，又称雷蒙磨或悬辊磨粉机，是矿山、建材、化工等领域广泛使用的粉磨设备。通过其工作原理图，我们可以清晰地了解其高效制粉的全过程。

一、核心结构与工作流程

盘式磨粉机主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其工作流程可概括为：破碎 → 磨粉 → 分级 → 收集。

二、工作原理分步解析

1. 物料破碎与喂料

大块物料经颚式破碎机破碎至一定粒度后，由提升机输送至储料斗，再通过给料机均匀、定量地送入主机磨腔内。

2. 研磨核心过程

这是盘式磨粉机的核心环节。磨室中心立轴带动梅花架旋转，磨辊装置通过横担轴悬挂在梅花架上。在离心力作用下，磨辊向外摆动并紧压于磨环。同时，铲刀将物料铲起并抛入磨辊与磨环之间，形成垫料层。物料在此区域受到磨辊的碾压和剪切作用，从而被粉碎。

3. 风力输送与分级

被粉碎的物料在鼓风机产生的循环气流带动下，向上进入分析机。分析机是一个由转子和叶片组成的分级装置，它高速旋转，对粉体进行精确分级。不合格的粗粉被叶片抛向外壁，在重力作用下落回磨盘重新研磨；合格的细粉则随气流通过。

4. 成品收集

含尘气流进入大旋风收集器，由于通道截面积突然增大，气流速度减慢，细粉在离心力和重力作用下与空气分离，沿筒壁下落至底部出料口，由锁粉器排出即为成品。净化后的气流则经鼓风机回流，形成闭路循环系统。

三、工作原理图的关键要点

通过工作原理图，我们可以直观地看到几个关键点：

碾压粉碎：磨辊与磨环之间的碾压是主要的粉碎方式，效率高，能耗相对较低。
闭路循环：气流形成闭路循环，负压运行，无粉尘外溢，环保性好。
精确分级：分析机的存在确保了成品细度的均匀性和可调性。
连续作业：整个系统实现了从喂料到出料的连续自动化生产。

理解盘式磨粉机的工作原理图，不仅有助于正确操作设备，还能在出现故障时快速定位问题，对于提高生产效率、降低维护成本具有重要意义。
