650型石灰石磨粉机CAD图纸详解：结构、工作原理与选型指南

一、650型石灰石磨粉机概述

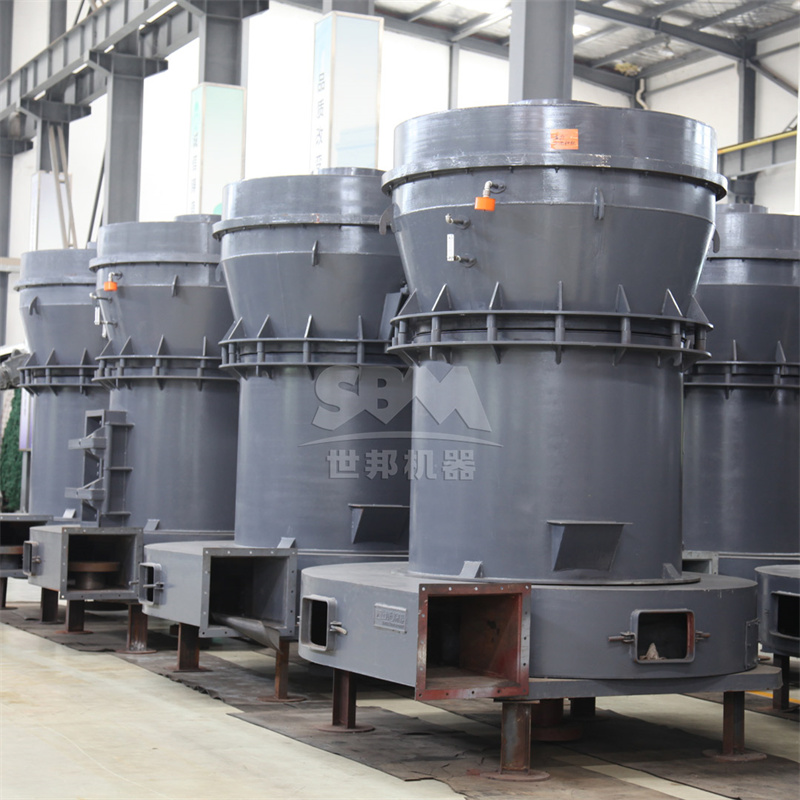

650型石灰石磨粉机是制粉行业中针对中硬度物料（如石灰石、方解石、重晶石等）进行高效研磨加工的核心设备。其型号中的“650”通常指磨辊的直径或磨环的尺寸，代表了设备的规格和处理能力。这类设备广泛应用于建材、化工、冶金、电力等行业，用于生产80目至800目之间的细粉。一份详细的CAD图纸是设备设计、制造、安装和维护的关键技术文件。

二、CAD图纸中的核心结构与部件解析

一份完整的650型石灰石磨粉机CAD总装图及部件图，通常会清晰展示以下核心部分：

1. 主机结构

主机是磨粉机的核心。CAD图纸会详细标注：

• 磨辊总成：包括磨辊、磨辊轴、轴承等。磨辊是直接参与研磨的部件，其材质和结构设计直接影响磨粉效率和耐磨性。
• 磨环：固定于主机底座上，与磨辊配合形成研磨区域。
• 梅花架总成：用于支撑磨辊，并使其在离心力作用下摆动压紧磨环。
• 铲刀系统：负责将物料铲起并抛掷到磨辊与磨环之间进行研磨。

2. 传动系统

传动系统通常由电机、减速机、联轴器等组成。CAD图纸会精确显示动力传递路径和各部件间的连接关系，确保设备运行的平稳性和可靠性。

3. 分级系统

对于带内置分级机的机型，CAD图纸会展示分级叶轮的结构、转速调节机构等。分级机负责控制成品粉体的细度，不合格的粗粉会返回主机重新研磨。

4. 辅机系统

完整的制粉生产线CAD布局图还会包括：

• 颚式破碎机：用于对大块石灰石进行初级破碎。
• 斗式提升机：垂直输送物料。
• 电磁振动给料机：均匀、定量地向主机喂料。
• 脉冲除尘器：收集成品粉体，保证工作环境清洁。
• 风机与管道：形成气流系统，输送粉体。

三、工作原理简述

基于CAD图纸展示的物料流和气流路径，其工作流程如下：经破碎后的石灰石由给料机送入主机磨腔，旋转的铲刀将物料铲起并抛向磨辊与磨环之间。在离心力作用下，磨辊紧压磨环滚动，将物料碾压成粉。研磨后的粉体被风机产生的气流吹向分级机，合格细粉通过分级机进入除尘器被收集为成品，粗粉则落回磨腔重磨。

四、如何利用CAD图纸进行设备选型与维护

1. 选型参考

通过分析CAD图纸的尺寸标注和技术参数，用户可以：

• 评估产能：根据主机腔体大小和动力配置估算产量。
• 规划布局：依据设备的外形尺寸和接口位置规划厂房布局。
• 匹配辅机：确保提升机、除尘器等辅机与主机的处理能力相匹配。

2. 维护与检修

详细的部件爆炸图对设备维护至关重要：

• 易损件识别：清晰指出磨辊、磨环、铲刀等易损件的位置和型号，便于制定备件计划。
• 拆装指导：为维修人员提供正确的拆卸和装配顺序，避免损坏设备。
• 故障诊断：当设备出现异常时，可对照图纸检查相关部件是否磨损或错位。

总之，一份高质量的650型石灰石磨粉机CAD图纸不仅是制造商的交付物，更是用户理解设备、高效运营和维护的宝贵技术资料。在选购设备时，向供应商索要并仔细研究相关图纸，是确保项目成功的重要一步。
