第三代半导体石膏制粉工艺详解:设备选型与工艺流程全解析

第三代半导体石膏制粉工艺概述
第三代半导体材料(如氮化镓、碳化硅等)的生产过程中,高纯石膏(硫酸钙)作为重要的辅助材料,主要用于晶体生长炉的隔热层、坩埚涂层及封装材料。其制粉工艺要求极高,需要达到亚微米级甚至纳米级的细度,且纯度通常要求99.9%以上,以确保半导体产品的性能稳定。
核心制粉工艺流程
第三代半导体石膏的制粉通常采用干法或湿法研磨工艺。干法工艺适用于对水分敏感的应用场景,主要流程包括:原料预处理(破碎、干燥)→ 粗磨(雷蒙磨或立磨)→ 精细分级(气流分级机)→ 超细研磨(立式磨粉机或球磨机)→ 成品收集与包装。湿法工艺则通过水或有机溶剂作为介质,在搅拌磨或砂磨机中进行超细研磨,再经过脱水、干燥得到粉体,更适合生产纳米级石膏粉。
关键设备选型要点

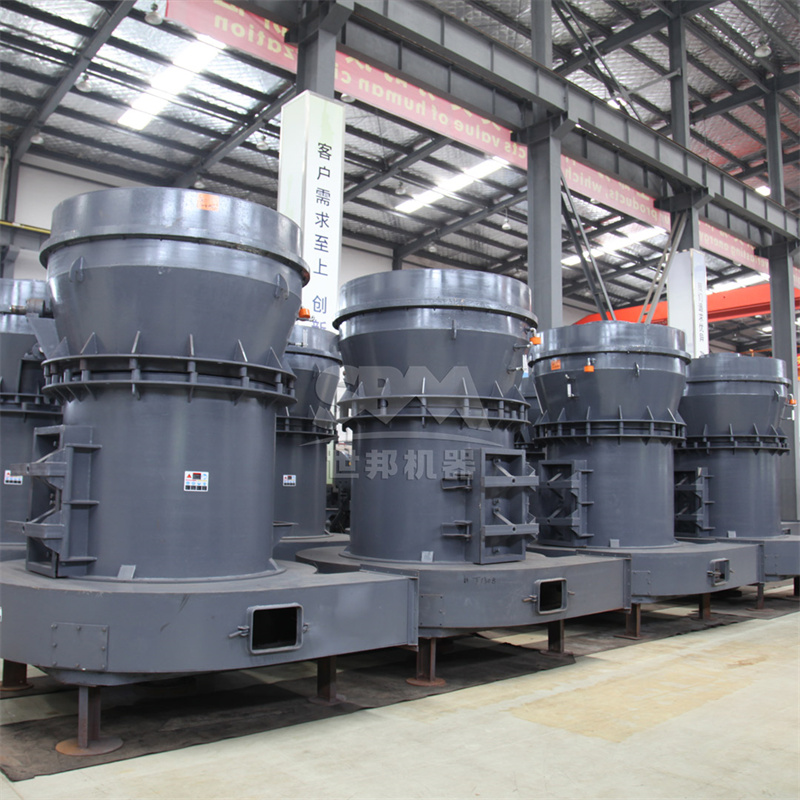

1. 立式磨粉机:适用于大规模生产,能耗低,产品粒度可调范围广(80-800目),是第三代半导体石膏制粉的主流设备之一。 2. 气流磨:利用高速气流使物料碰撞粉碎,无介质污染,特别适合高纯度、超细(可达3000目以上)石膏粉的生产。 3. 分级系统:高效涡轮分级机是关键,确保成品粒度分布均匀,D97控制精确。 4. 除尘与收集:必须配备高性能脉冲除尘器和防爆系统,以满足半导体行业的洁净度和安全要求。
工艺控制与品质标准
制粉过程中需严格控制:粒度分布(D50通常在1-10μm)、比表面积、白度(≥92%)及杂质含量(Fe、Al等金属元素需低于10ppm)。采用在线粒度监测系统和自动化控制系统,可实时调整磨机参数,确保产品一致性。此外,整个生产线需在密闭、正压的洁净环境中运行,防止交叉污染。
总结与建议
第三代半导体石膏制粉工艺的核心在于“超细、高纯、均匀”。建议生产厂家根据产能需求、目标粒度和投资预算,选择技术成熟的立式磨粉机或气流磨系统,并配套精密分级与高效收集设备。同时,工艺设计应充分考虑后续的煅烧或表面改性工序,以提升石膏粉在半导体应用中的性能。
