直径4米球磨机图纸详解：结构、工作原理与磨粉效率分析

一、直径4米球磨机的基本结构与图纸解读

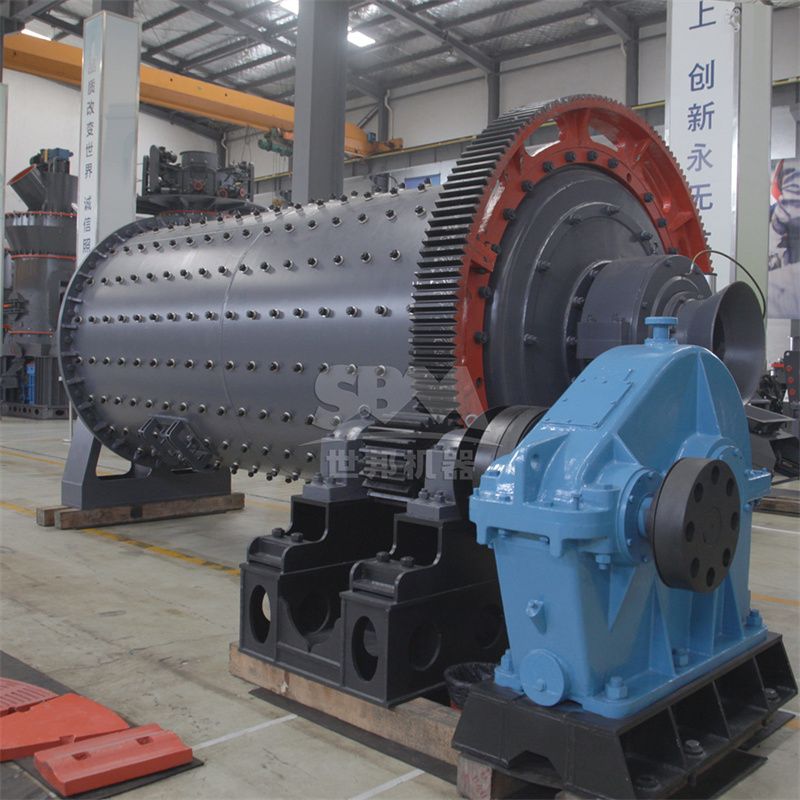

直径4米球磨机作为大型工业磨粉设备，其结构设计直接影响磨粉效率和使用寿命。从标准图纸来看，该设备主要由筒体、进料装置、出料装置、传动系统、轴承座和润滑系统等核心部件组成。筒体采用优质钢板卷制焊接而成，内部衬有可更换的高锰钢衬板，既能保护筒体，又能提升研磨效果。图纸上标注的4米直径通常指筒体内径，这是决定处理能力和研磨细度的关键参数。

二、工作原理与磨粉流程

直径4米球磨机工作时，筒体在电机驱动下以特定转速旋转，筒内装载的钢球或其它研磨介质在离心力和摩擦力的作用下被带到一定高度后抛落，对物料产生冲击和研磨作用。物料从进料端连续加入，被研磨成粉末后通过出料端的篦板排出。图纸中会详细标注筒体转速、填充率、介质配比等关键参数，这些参数需要根据物料硬度、粒度要求和产量进行优化调整。

三、影响磨粉效率的关键因素

1. 转速设计：图纸中标注的传动比和电机功率决定了筒体转速。对于直径4米的球磨机，临界转速通常为20-22转/分钟，实际工作转速一般为临界转速的65-78%。

2. 研磨介质配置：钢球的大小、材质和填充率直接影响研磨效率。图纸会规定介质装载量和级配方案，合理的级配能同时满足粗磨和细磨要求。

3. 衬板设计：图纸中的衬板形状（波形、阶梯形等）影响研磨介质的运动轨迹，从而影响研磨能量利用率。

4. 通风系统：大型球磨机图纸会包含通风管路设计，良好的通风能及时排出细粉，防止过磨和温度过高。

四、设备选型与维护要点

在选择直径4米球磨机时，除了参考图纸参数，还需考虑物料特性（硬度、湿度、磨蚀性）、产量要求（通常每小时处理量可达50-150吨）和成品细度（一般可达200-400目）。日常维护中要重点关注：轴承温度监控、衬板磨损检查、润滑系统保养以及传动齿轮的定期调整。图纸上标注的各个检测点和维护口的位置需要操作人员熟练掌握。

五、技术发展趋势

现代直径4米球磨机图纸越来越注重节能和智能化设计。新型图纸可能包含：变频调速系统、自动加球装置、在线粒度监测接口、智能润滑系统等。这些改进使设备能根据物料变化自动调整工作参数，实现节能10-20%的同时，稳定产品质量。
