唐山森普SCB型强力分级矿石磨粉机花键齿轮连接器分解图详解与维护指南

一、花键齿轮连接器在SCB型磨粉机中的核心作用

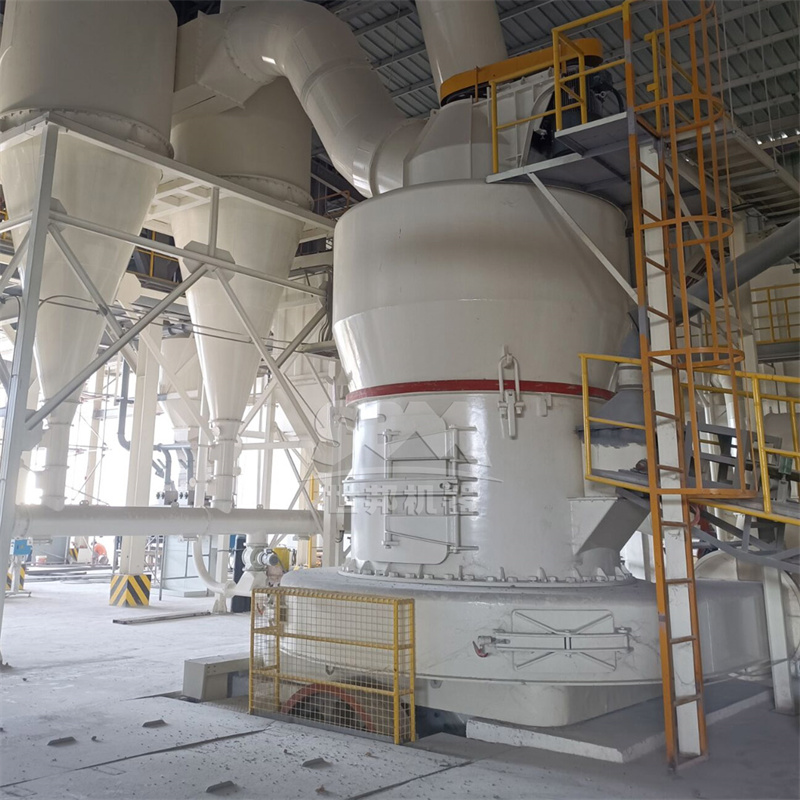

唐山森普SCB型强力分级矿石磨粉机作为高效粉碎设备，其传动系统的稳定性和可靠性至关重要。花键齿轮连接器是连接电机输出轴与磨机主轴的关键传动部件，负责传递巨大扭矩并承受复杂的交变载荷。该部件通过内外花键的精密啮合，实现了动力的高效、平稳传输，同时允许一定的轴向位移补偿，是保障整机连续稳定运行的核心组件之一。

二、花键齿轮连接器结构分解与功能解析

根据森普SCB型磨粉机的技术图纸，花键齿轮连接器通常由以下几个主要部分构成：

1. 外花键套筒：通常与电机输出轴端连接，外表面加工有精密渐开线花键齿，材料多采用高强度合金钢，经调质和表面淬火处理，确保耐磨性和抗疲劳强度。
2. 内花键轮毂：安装在磨机主轴输入端，内孔加工有与外花键相匹配的齿槽。其设计需保证良好的对中性，以减小传动过程中的振动和冲击。
3. 锁紧与固定装置：包括高强度螺栓、防松垫圈及压盖等，用于将连接器牢固锁定在轴端，防止工作中产生轴向窜动或周向转动。
4. 润滑与密封组件：配备有注油嘴和密封圈，确保花键啮合面得到持续润滑，同时防止粉尘侵入导致异常磨损。

三、分解图查阅与维护保养要点

用户在查阅厂家提供的分解图时，应重点关注：

• 拆卸顺序：严格按照图示编号顺序进行，先拆除外围护罩和锁紧螺栓，使用专用拉拔工具进行分离，避免野蛮敲击。
• 配合标记：分解前在外花键套与内花键轮毂的对应位置做好标记，确保重装时原位装配，保持原有的动平衡状态。
• 检查要点：分解后仔细检查花键齿面是否有点蚀、剥落、磨损或塑性变形，测量齿侧间隙是否在允许范围内（通常为0.05-0.15mm）。
• 清洁与润滑：使用煤油或专用清洗剂彻底清洁所有零件，干燥后涂抹足量的二硫化钼锂基脂或厂家指定的高温润滑脂。

四、常见故障分析与处理建议

基于行业经验，SCB型磨粉机花键连接器的常见问题包括：

1. 异常噪音与振动：多因花键磨损导致间隙过大，或对中不良。需重新校正同心度，磨损超差则需成对更换。
2. 连接部位过热：通常由润滑不足或密封失效导致粉尘侵入引起。应检查润滑通道，更换密封件，并确保使用正确的润滑剂。
3. 螺栓松动或断裂：因交变载荷或预紧力不足导致。需按图纸要求的扭矩值（通常使用扭矩扳手）重新拧紧，并定期巡检。

建议用户定期（每运行500-800小时）检查连接器状态，并保存好设备随机的分解图和技术手册，以便在维护和采购备件时准确对照。当需要更换时，务必提供设备型号和连接器的完整零件编号，以确保配件的完全匹配。
