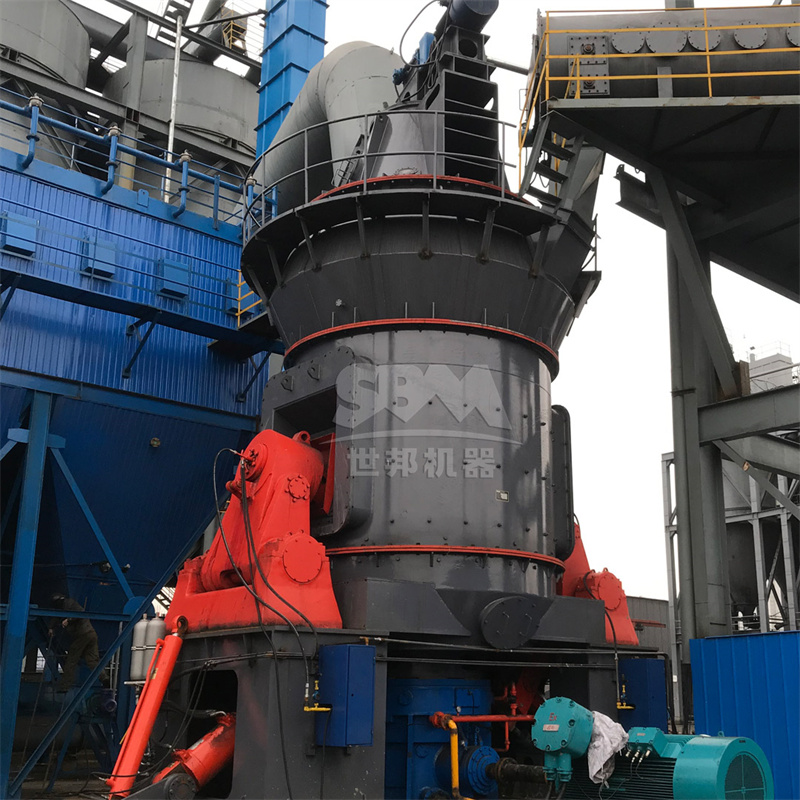

400-600目铝矾土立式磨粉机结构详解：从进料到出粉全流程解析

一、铝矾土立式磨粉机整体结构概述

400-600目铝矾土立式磨粉机是专为铝矾土精细加工设计的磨粉设备，其结构设计充分考虑了铝矾土硬度适中、易磨性较好的物料特性。整机采用立式结构布局，占地面积小，系统集成度高，主要包含给料系统、研磨系统、分级系统、收集系统和电控系统五大核心部分。

二、核心结构部件详解

1. 给料系统

采用变频调速螺旋给料机，确保物料均匀、连续地进入磨盘中心区域。给料口设有除铁装置，可有效去除原料中的铁质杂质，保护研磨部件。

2. 研磨系统

研磨系统由磨盘和磨辊组成核心研磨副。磨盘采用分段式耐磨衬板设计，便于更换；磨辊采用高铬合金材质，表面堆焊耐磨层，使用寿命长。液压加压系统可精确控制研磨压力，适应不同硬度的铝矾土原料。

3. 分级系统

内置高效涡轮分级机是保证400-600目细度的关键。分级轮采用变频调速，可在线调节产品细度。独特的风道设计确保物料充分分散，分级精度高，避免粗颗粒混入成品。

4. 收集系统

采用脉冲布袋除尘器作为主收集设备，收集效率可达99.9%以上。系统配备防爆装置，确保铝矾土粉体安全生产。旋风分离器作为预收集装置，减轻布袋除尘器负荷。

5. 传动系统

主电机通过减速机驱动磨盘旋转，传动平稳可靠。采用稀油润滑站，对主轴承等重要部位进行循环润滑和冷却，确保设备长时间连续运行。

三、结构设计特点与优势

该机型结构设计具有以下突出优势：1）立式布局节省空间，基础建设成本低；2）研磨区域全密封设计，粉尘泄漏少，环保达标；3）模块化设计使维护保养更加便捷；4）智能化控制系统实现一键启停和参数调节。

四、适应铝矾土加工的特殊设计

针对铝矾土物料特性，设备在结构上做了专门优化：1）研磨腔体内部流场优化，防止物料粘附；2）分级系统防堵设计，确保细粉顺畅通过；3）系统负压操作，避免粉尘外逸；4）耐磨件选材充分考虑铝矾土的磨蚀性。

400-600目铝矾土立式磨粉机的结构设计充分体现了高效、节能、环保的理念，通过合理的结构布局和专业的部件配置，能够稳定生产高品质的铝矾土细粉，满足耐火材料、陶瓷、化工等行业的应用需求。
