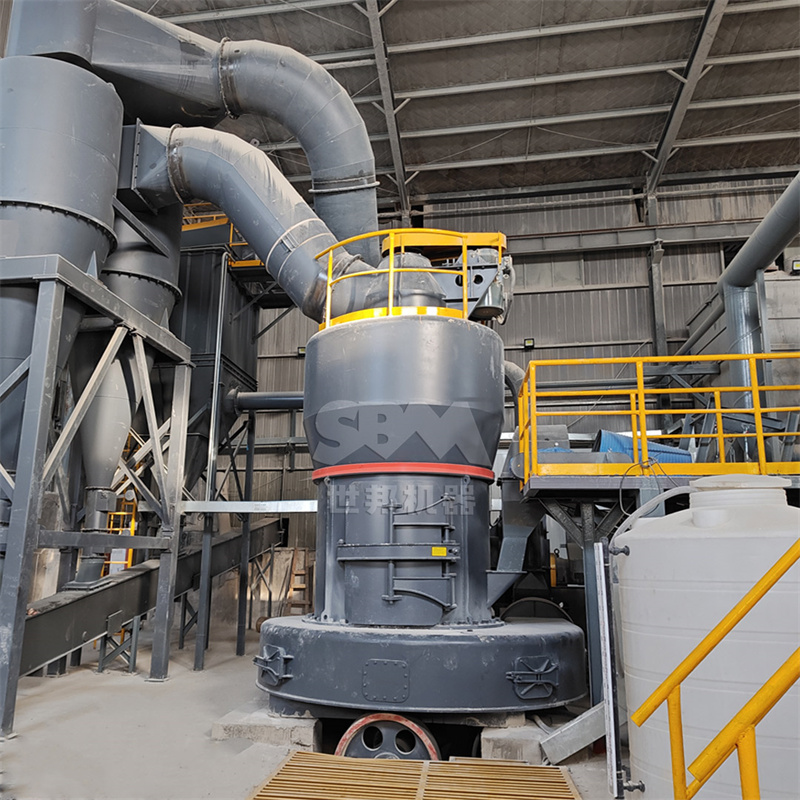

高细立磨选型指南：机械设计参数与工艺要求详解

高细立磨选型的关键设计因素

高细立磨（High-fineness Vertical Mill）作为现代粉体加工的核心设备，其选型需要综合考虑机械设计参数与生产工艺要求。在机械设计文献中，磨辊压力系统、分级机效率、磨盘转速匹配是决定最终产品细度的三大关键技术指标。

1. 磨辊压力系统的设计优化

根据国际粉体工程协会（IFPE）的研究数据，高细立磨的磨辊压力应控制在12-15MPa范围内才能实现400-800目产品的稳定生产。液压系统设计需采用比例溢流阀与压力传感器的闭环控制，压力波动需小于±0.5MPa。德国LOESCHE公司的专利技术显示，四辊对称布置比传统三辊结构在细粉产出率上提升18%。

2. 动态分级机的选型计算

分级机转速与产品细度的关系遵循公式：d97 = K/(ω√ρ)，其中ω为转子角速度，ρ为物料密度。对于碳酸钙类物料，分级机转速通常需要达到1200-1800rpm才能实现d97<10μm的要求。日本Ube Industries的案例表明，采用双转子分级系统可将325目通过率从95%提升至99.5%。

3. 系统能耗的工程平衡

美国水泥协会（PCA）的技术报告指出，高细立磨的单位电耗与产品比表面积呈指数关系：E=α·S^β（其中β≈1.3）。当产品比表面积从350m²/kg提高到450m²/kg时，系统电耗将增加35-40%。因此选型时必须配置高效减速机（η>96%）和永磁同步电机（效率>IE4）。

工艺适配性的工程验证

在实际选型中，需要根据物料特性进行实验室级中试测试。英国BRE研究院的测试规程要求至少完成：
1) 邦德功指数测定（BWi）
2) 物料易磨性试验（垂直磨试验机）
3) 热风干燥模拟测试
4) 产品粒度分布分析（激光粒度仪）

对于特殊物料如矿渣微粉，德国Polysius公司的技术手册建议：
• 磨盘直径与磨辊直径比应保持在3.2-3.5
• 热风温度需控制在200-220℃范围
• 系统漏风率必须低于5%

智能控制系统的集成要求

现代高细立磨应配备基于PLC的自动控制系统，关键监测点包括：
• 磨机振动值（需<2.0mm/s）
• 轴承温度（报警值85℃）
• 差压控制（磨内压差稳定在5000-7000Pa）
• 在线粒度分析仪（每5分钟采样一次）

欧洲水泥研究院（ECRA）的案例研究表明，采用模型预测控制（MPC）算法可使产品细度标准差降低42%，同时减少15%的能耗波动。
