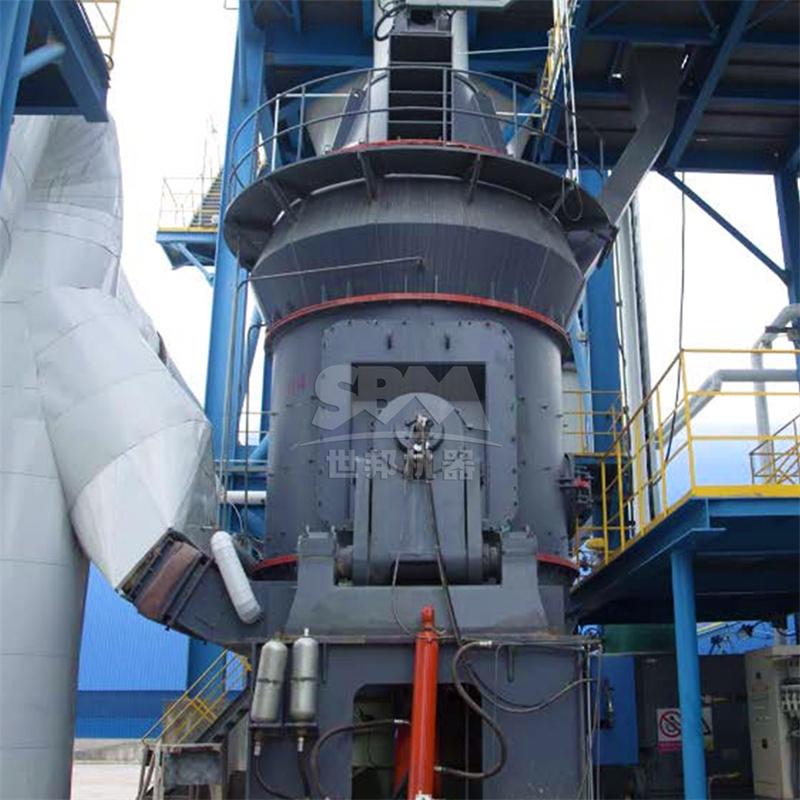

立式磨矿石磨粉机结构解析：核心部件与工作原理全知道

一、立式磨矿石磨粉机整体结构概述

立式磨矿石磨粉机，又称立磨，是一种高效的大型粉磨设备，广泛应用于冶金、建材、化工、矿山等领域的矿石粉磨加工。其结构设计科学合理，集破碎、粉磨、烘干、选粉于一体，相较于传统球磨机，具有能耗低、占地面积小、噪音小等显著优势。

二、核心部件结构详解

1. 磨盘与磨辊总成

这是立磨的核心粉磨区域。磨盘通过减速机驱动旋转，磨辊则在液压系统的作用下紧压在磨盘上。待粉碎的矿石物料从中心喂料口落到磨盘中央，在离心力作用下被甩至磨盘与磨辊之间，受到碾压而被粉碎。磨辊和磨盘衬板均采用高耐磨合金材料制造，使用寿命长。

2. 分离器（选粉机）

分离器位于磨机顶部，其作用是对研磨后的物料进行分选。合格的细粉随气流通过分离器进入收集系统，而不合格的粗粉则被叶片抛回磨盘重新研磨。通过调整分离器的转速，可以精确控制成品粉体的细度，满足不同工艺要求。

3. 传动装置

传动系统由主电机、减速机及联轴器组成。大功率电机通过行星齿轮减速机将动力传递给磨盘，使其平稳旋转。立磨专用减速机具有传动效率高、承载能力大、运行平稳的特点，是保证设备连续稳定运行的关键。

4. 液压加压系统

液压系统为磨辊提供必要的研磨压力。该系统能根据物料特性和磨机负荷自动调整压力，确保粉磨效率的同时，也能在遇到不可破碎物时自动卸压，起到过载保护作用，有效保护磨辊和磨盘。

5. 壳体与风道系统

坚固的机壳构成了设备的整体框架，内部设有热风进风口和出风口。热风从磨机底部进入，在粉磨过程中同时对物料进行烘干，然后携带合格细粉上升至分离器。这种结构实现了粉磨与烘干的同步进行，特别适合处理含水分较高的物料。

三、立式磨粉机的工作原理流程

物料经锁风喂料设备送入磨盘中心 → 在离心力作用下向磨盘边缘移动 → 进入磨辊与磨盘之间被碾压粉碎 → 粉碎后的物料被底部进入的热风烘干并吹起 → 上升的含粉气流进入分离器进行分选 → 合格细粉随气流进入收尘器被收集为成品，粗粉落回磨盘重新研磨。整个过程形成一个封闭的循环系统，高效且环保。

四、结构优势带来的性能特点

正是由于其独特的立式结构设计，立式磨矿石磨粉机具备了以下突出优势：粉磨效率高，电耗比球磨机系统降低30%-50%；烘干能力强，可处理含水量高达15%的物料；产品细度易于调节且粒度均匀；工艺流程简单，占地面积小；噪音低，扬尘少，工作环境友好。

了解立式磨矿石磨粉机的内部结构，有助于用户更好地操作、维护设备，并在选型时做出更明智的决策，充分发挥其高效节能的潜力。
